D型单壳渣浆泵

D型单壳渣浆泵

  D型单壳渣浆泵为单级、单吸、单泵壳离心式渣浆泵,泵体采用单泵壳耐磨金属结构。本产品高效、节能、使用寿命长、重量轻,结构合理,运行可靠,维修方便,适用于电力、冶金、煤炭、建材等行业,处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体,固液混合浓度灰浆为45%,矿浆为60%,介质温度≤60℃,该型泵可以多级串联使用。该系列渣浆泵已通过部级新产品鉴定和省级节能认证,结论认定:泵的各项性能指标居国内领先水平,大部分泵的效率指标达国际先进水平。

  应用领域

  电力

  冶金

  煤炭

  建材

  其它工业领域

  结构特点

  泵头结构:

  泵体采用单层泵壳机构

  出水口位置可按120o 的间隔,旋转3个不同安装使用

  托架结构:

  水平中开式

  悬臂式

  轴封形式:

  副叶轮动力密封+填料密封

  填料密封

  机械密封

  出口直径分为:

  600mm、350mm、300mm、200mm、

  150mm、100mm、80mm、 65mm、

  50mm、 40mm、 25mm

  材料特点:

  金属材料

  以抗磨损为主的金属材料

  以抗磨蚀为主的金属材料

  及抗磨损又抗磨蚀的金属材料

  使用特点:

  高效、节能

  使用寿命长

  重量轻

  结构合理

  运行可靠

  维修方便

  传动方式:

  直连传动(DC)

  液力耦合器传动(HC)

  皮带传动(CR、CL、ZV、CV)

D型单壳渣浆泵

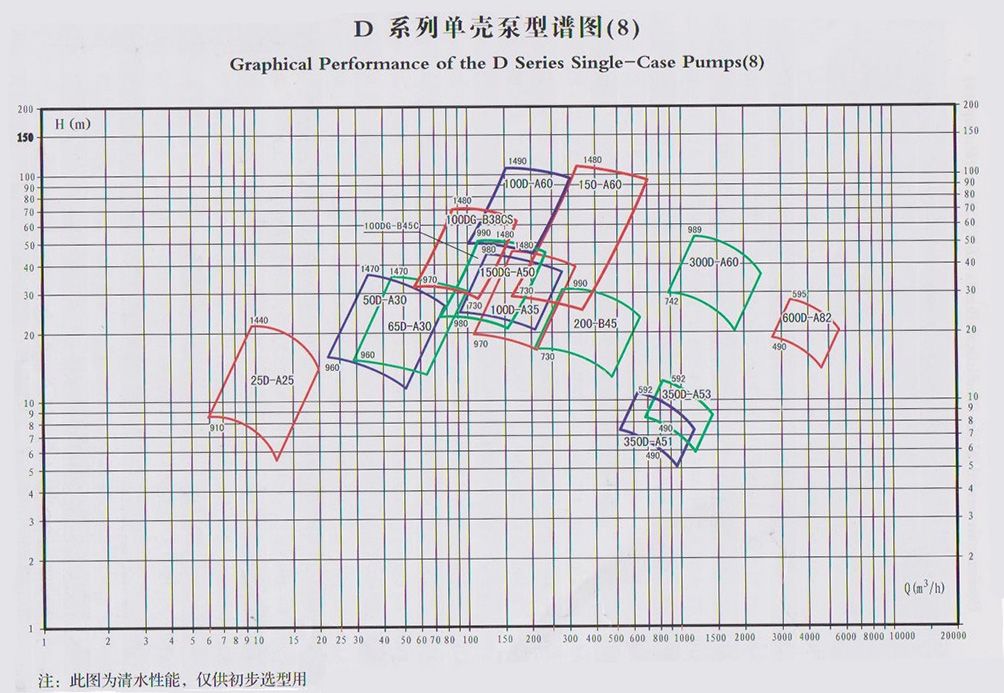

  D 系列单壳渣浆泵主要技术参数

  Performance Parameter Data of D Single-case Slurry Pump

型号

Type

允许配带

最大功率

Allowable Max. Power of ass. Motor(Kw)

清水性能 Clear Water Performance

间隔通过

最大粒径

Handled Particle Dia.

Max. (mm)

泵重

Pump Weight

(Kg)

流量 Q

Capacity

(m3/h)

扬程 H

Head

(m)

转速n

Speed

(r/min)

最高

效率

Max.eff.

(%)

气蚀

余量

(NPSH)r

(m)

600D-A82

`500

1664-5600

5.2-27.8

300-595

88.3

2.2

152

4900

350D-A53

132

680-1416

5.9-12.2

592-490

77.8

6.5

116

1867

350D-A51

132

518-1157

5.1-10.8

592-490

72.0

6.5

88

1800

300D-A60

400

580-2403

8.9-53.1

490-989

81.1

4.3

96

2790

200D-B45

90

138-638

5.7-30.4

490-980

80.8

2.0

51

1750

150D-A60

450

156-704

28.9-150.0

700-1480

70.7

2.1

39

1657

150D-B55

132

139-630

11.3-53.7

490-990

78.1

2.3

56

1540

150DG-A50

55

62-279

9.3-44.6

490-980

65.7

2.1

30

1470

150D-A40

132

122-503

11.2-61.2

700-1490

73.1

2.6

40

830

100D-A60

220

71-305

29.1-147.0

700-1490

57.9

2.4

18

890

100D-A45

90

47-228

14.8-83.5

700-1480

58.7

2.2

22

810

100D-A45B

90

41-219

12.1-76.4

700-1480

51.8

2.4

24

800

100DG-B45C

90

53-233

13.1-66.6

700-1480

53.6

3.6

26

1290

100D-B40

75

61-268

12.0-61.0

700-1480

70.4

1.7

29

620

100DG-B38CS

90

40-171

18.5-94.1

700-1480

58.7

3.4

18

1420

100D-A35

75

77-323

8.8-45.9

700-1480

73.2

1.9

42

550

80D-A36

37

41-167

8.9-47.1

700-1480

62.4

1.5

16

480

65D-A40

55

34-159

12.2-63.2

700-1480

62.1

2.1

16

490

65D-A30

22

21-99

7.0-35.6

700-1470

54.6

2.2

19

260

50D-A40

37

25-100

14-53

700-1470

55.0

1.2

10

480

50D-A30

18.5

16-78

6.1-36.3

700-1460

48.5

0.8

16

210

40D-A25

45

16.8-74.7

13.7-88.6

1400-2950

42.5

2.6

9

185

40D-B20

15

7.9-37.1

10.7-57.5

1400-2930

53.0

0.9

7

160

40D-A19

15

7.8-34.9

12.3-57.1

1400-2930

58.8

1.2

11

173

40D-A17

7.5

4.6-23.4

9.2-44.6

1400-2900

52.4

2.5

11

127

25D-A25

4

4.7-19.9

3.3-21.6

700-1440

38.0

3.3

5

107

25D-A15

5.5

4.4-19.3

6.2-34.4

1390-2900

41.8

1.3

8

89

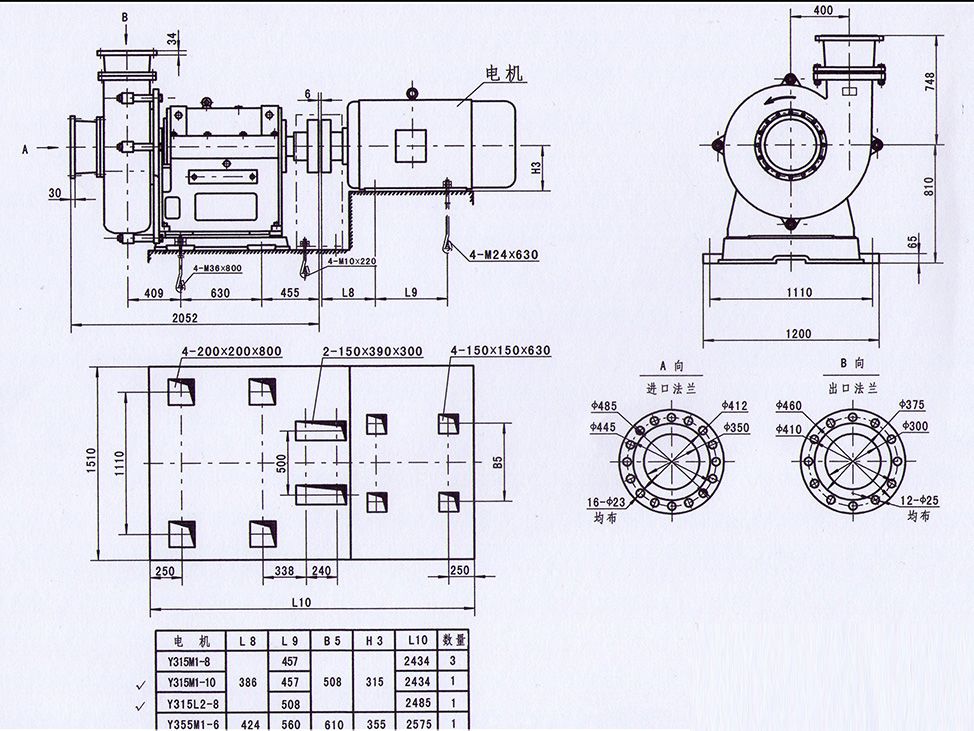

D型单壳泵直连传动安装尺寸(共同底座)

  Installation Sizes of D Single-case Pumps for Directly-coupled Type (Common Base)
