SYF系列压滤机入料泵

  • 发布者:第一水泵厂
  • 发布时间:2020-07-21
  • 点击数:
SYF系列压滤机入料泵

压滤机泵应用现场

一、产品概述

  SYF型压滤机入料泵是由我公司引进国外技术,并结合国内泵研所最新科研成果而开发的一种新型无泄漏压滤机入料泵,独特的负压结构设计使该泵具有结构简单、性能稳定,高扬程工作时无泄漏等优点,是衬胶泵、F型耐腐泵、IH化工离心泵、氟合金泵的更新换代产品,能满足压滤机工艺流程中输送温度为- 10°C -120C带有颗粒,粘度的各种腐蚀性液体浆料,该产品广泛用于石油、化工、淀粉制药、农药、染料、油漆、皮革、造纸、食品等行业中压滤机的入料。

二、产品特点

  1.该泵采用负压结构,密封采用机械组合密封,且在负压环境中工作,在水泵压力不断增加而流量逐渐减少的情况下长期输送液体时密封不承受工作压力,从而确保密封水不泄漏。

  2.该泵叶轮采用半开式叶轮,流道宽、通过性好,在输送含有颗粒的浆料时无堵塞,颗粒也不会卡在叶轮和泵体,泵盖之间,从而弥补了-般离心泵所不能达到的效果。

  3.结构简单、易维修,独特的结构设计,在维修更换叶轮、密封、轴承等易损件时,无需拆卸管道就能完成。

  4.可采用多种材质: 1cr18Ni9Ti、 1cr18Ni12Mo2Ti、 衬四氟,美国标316、316L、耐磨合金钢、铸钢、铸铁等材质。

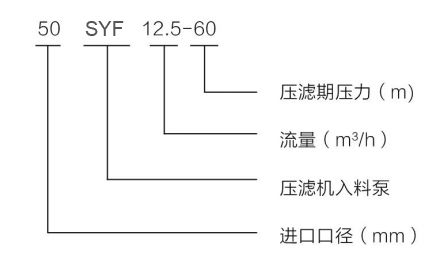

三、型号意义

SYF系列压滤机入料泵

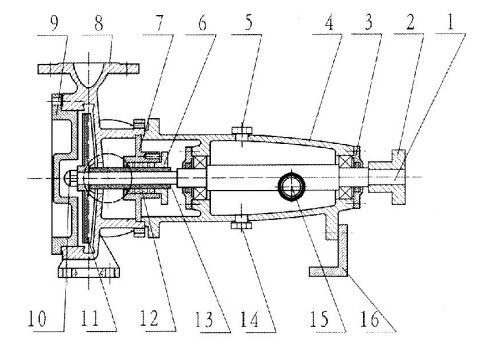

四、泵结构图

SYF系列压滤机入料泵

  1、泵轴  2、泵联轴器  3、轴承盖  4、轴承体  5、注油孔  6、压盖  7、内泵盖  8、泵体

  9、外泵盖  10、叶轮螺母  11、叶轮  12、密封组件  13、轴套  14、放油孔  15、油镜  16、支架

五、性能参数

型号 流量 (m*/h) 扬程 (m) 电机功率 (Kw) 转速 (r/min)
50SYF12.5- 50 12.5 50 7.5 2900
50SYF12.5- 60 12.5 60 11 2900
50SYF15-80 15 80 15 2900
65SYF25-40 25 40 11 2900
65SYF25- 50 25 50 15 2900
65SYF25- 60 25 60 18.5 2900
65SYF25- 80 25 80 22 2900
80SYF 50- 40 50 40 15 2900
80SYF 50- 50 50 50 18.5 2900
80SYF 50- 60 50 60 22 2900
80SYF 50-80 50 80 30 2900

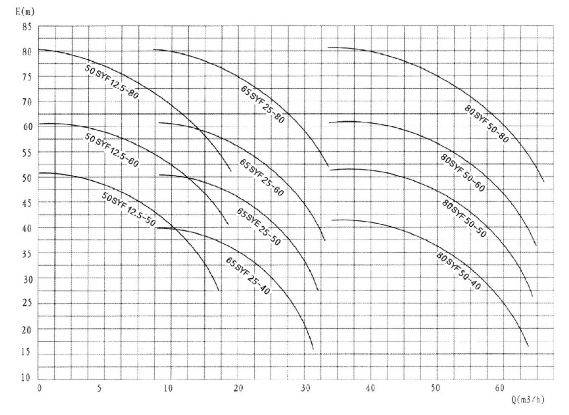

六、型谱图

SYF系列压滤机入料泵
