SYD系列压滤机入料泵

  • 发布者:第一水泵厂
  • 发布时间:2020-07-21
  • 点击数:
SYD系列压滤机入料泵

压滤机泵应用现场

一、产品概述

  SYD型压滤机专用入料泵是由我公司结合各压滤机生产厂家及使用现场的实际工况,精心设计开发的新- - 代无泄漏压滤机专用泵系列,该产品广泛应用于石油、化工、稀土冶炼、淀粉、制药、农药、染料、油漆、造纸、电镀、电力、食品等行业的固液分离工艺中。

  该系列产品采用独特的水力设计及双级叶轮的结构,确保了其性能曲线比一般UHB、 HFTK等普通离心泵改造而成的压滤机入料泵更陡,更适合压滤机在入料时的特殊使用工况。

二、创新技术特点

  1.独特的密封装置采用负压技术加组合密封装置,在压力不断增加而流量逐渐减少的情况下,密封组件不承受压力,尤其是在后期压榨期时因泵在大压力下,其创新密封结构设计,保证轴封处基本达到无泄漏。

  2.双级开式叶轮的结构设计

  该泵采用双主泵体,双主叶轮的结构设计,彻底解决了单泵体单叶轮泵在入料初期时振动和噪音过大、性能曲线平坦、叶轮流道窄、通过性能差等缺点非常适合压滤机入料时应阻力的变化来实现大流量低压力喂料与小流量、高压力过滤的要求。

  该泵双叶轮均采用半开式叶轮,流道宽、通气性好,大大增加了污水污物的通过能力,确保在输送含有固体颗粒的浆料时无堵塞,颗粒也不会卡在叶轮泵体和泵盖之间,从而弥补了一般离心泵所不能达到的效果。

  4.应用范围广

  该产品可采用铸钢、不锈钢、氟塑料等多种材质制造,可适合不同的腐蚀性与非腐蚀性介质需求,用户选用的范围更广。

  5.叶轮与泵壁的间隙可调

  独特的可移动轴承箱设计,用户在长时间使用后,因叶轮与泵壁磨损间隙过大造成压力下降时,可通过调整叶轮与泵壁的间隙来继续保障水泵的高压力,提高了水泵的使用寿命、延长了水泵大修周期,克服了传统单叶轮压滤泵因磨损压力下降快,经常更换叶轮使用寿命短等缺点。

三、适用岗位

  1.本系列泵可输送100C温度以内的各类腐蚀性和非腐蚀性清液和料浆及各类压滤机加压喂料用泵。例如:有色金属的锌、铜、钻、镍、锰等湿法冶炼;淀粉、造纸工艺中的污水、污泥的压滤机入料,冶炼工艺的压滤机配用泵、矿山选矿、非金属矿产加工(钛白粉、高岭土等)工艺中的浆体输送泵,环保产业中污泥、废渣输送泵,其它化工、染料制药、食品生产工艺中的压滤机入料泵。

  2.长期逼压运行(泵出口压力高)输送腐蚀性介质的岗位,如烟气脱硫、大气治理中的压力喷淋泵、压力冲洗泵等。

  3.其它需要高压力无堵塞、无泄漏等污水输送的场合。

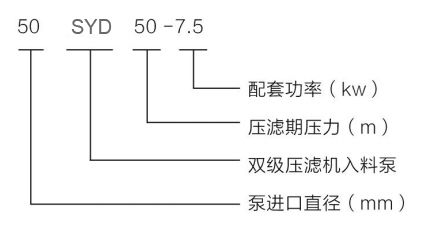

四、型号意义

SYD系列压滤机入料泵

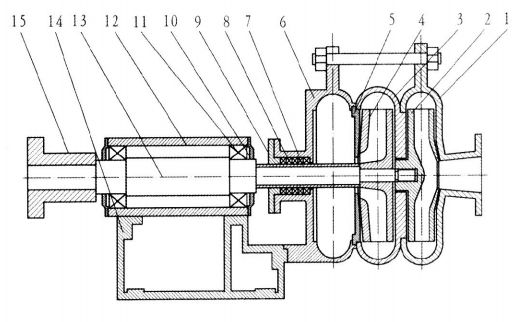

五、泵结构图

SYD系列压滤机入料泵

  1、泵体II  2、叶轮II  3、泵体I  4、叶轮I  5、护板  6、进水泵体

  7、填料轴套  8、填料  9、填料压盖  10、轴承压盖  11、轴承  12、轴承体

  13、轴  14、托架  15、泵联轴器

六、性能参数

型号/项次 流量 (m/h) 扬程 (m) 转速 (r/min) 配带功率 (Kw)
50SYD40-5.5 12.5 40 2900 5.5
50SYD50-7.5 50 2900 7.5
50SYD60-11 60 2900 11
65SYD40-11 30 40 2900 11
65SYD60-15 60 2900 15
65SYD70-18.5 70 2900 18.5
65SYD80-22 80 2900 22

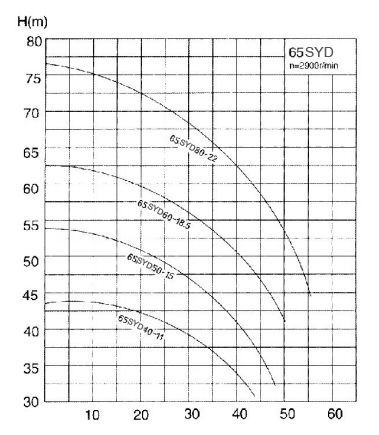

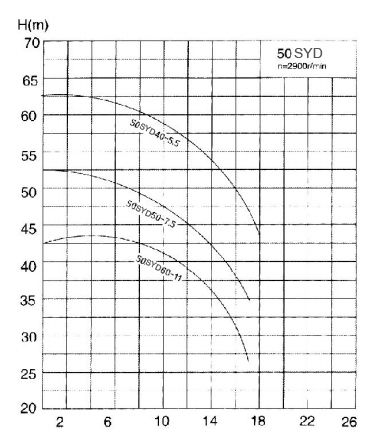

七、主要性能曲线

SYD系列压滤机入料泵

SYD系列压滤机入料泵
