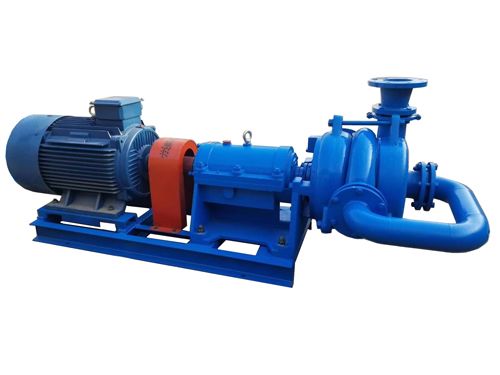

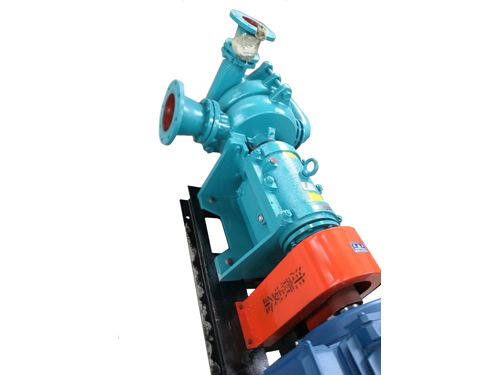

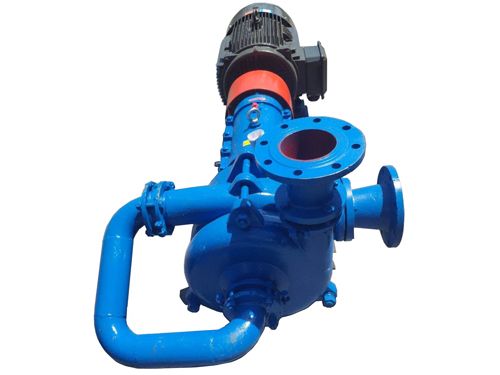

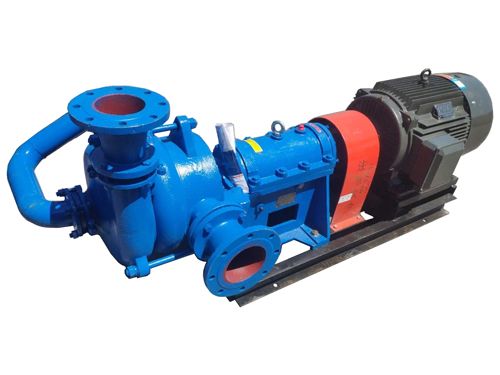

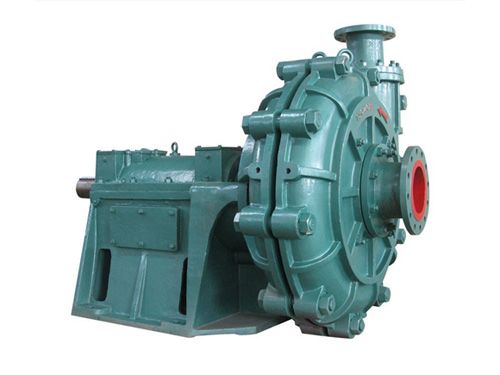

ZJE-Ⅱ系列压滤机入料泵

  • 发布者:第一水泵厂
  • 发布时间:2020-07-21
  • 点击数:
ZJE-Ⅱ系列压滤机入料泵 ZJE-Ⅱ系列压滤机入料泵 ZJE-Ⅱ系列压滤机入料泵 ZJE-Ⅱ系列压滤机入料泵 ZJE-Ⅱ系列压滤机入料泵

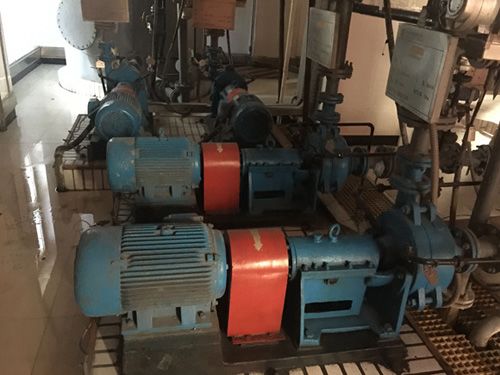

压滤机泵应用现场

一、 简述

  ZJE-Ⅱ专用泵是一种性能特殊的杂质泵。近年来,被业内人士称之为“压滤机专用入料泵”。该泵由后侧吸入浆液,简单的填料密封无泄漏,更重要的是其流量、扬程曲线很陡,非常适合一些特殊的工况。

二、 特点

  水力设计、结构设计先进新颖,效率高、抗磨蚀、运行平稳可靠;

  前期入料流量大、压力低;

  后期压榨流量小,压力高;

  轴密封简单可靠,不注水,不用机械密封,无泄漏;

  压滤入料不用变频调速,输送浓度高。

三、 工作原理

  1、进料阶段:开始进料时压滤机滤室是空的需要快速充满物料,ZJE-Ⅱ型压滤机入料专用泵初期为大流量入料,保证进料快速充满压滤机。

  2、升压过滤阶段:当压滤机内充满物料压力开始上升,压滤机快速出水,这时压滤机还需大流量进料。ZJE-Ⅱ型压滤机专用泵低压时期,依然可以保证大流量进料快速而过滤,随着进料压力逐渐升高压滤机内滤饼开始形成变厚,压滤机的出水量开始由大变小,压滤机的过滤能力也由大变小,进料量也随之减小。

  3、保压过滤阶段:压滤机过滤压力升到最高设定压力,需要进料压力保持恒压过滤,压滤机过滤能力进一步减小直到过滤完成。这时的ZJE-Ⅱ压滤机专用泵流量变至最小并开始保持恒压进料。

  综上所述,ZJE-Ⅱ压滤机入料专用泵的工作状态及特点为:压滤机泵开始工作给压滤机进料时和低压过滤时均保持大流量供料,随着压滤机腔体充满物料压力随之也升高,这时压滤机过滤能力开始变小,当快达到设定压力值时ZJE-Ⅱ压滤机入料泵的输出流量变小直至充满物料,然后继续工作保持恒压以保证浆料中的水分被快速压榨出来继而完成压滤工作。ZJE-Ⅱ型压滤机入料泵可以随着压滤机过滤能力的逐渐降低,进料压力逐渐升高,泵的进料流量自动变小,最小流量为额定流量的20%,泵输出流量压力曲线与压滤机最佳过滤曲线基本吻合,所以一定要选择压滤机入料专用泵。

四、 选用

  本资料所列主要技术参数为泵在1480r/min时的数据,对于要求压力低的工况,可适当切割叶轮或降低泵转数来解决,还可以选用我厂生产的ZJ系列渣浆泵,ZJ型泵的机械密封与ZJE-Ⅱ泵一样“无泄漏”。本资料只提供几个直连传动的基础尺寸。因地形限制或改变泵转数需要皮带传动的基础尺寸,由现场提供具体数据另行设计。皮带传动方式一般有尾架式、平行式、背托式传动。

  本泵为压入式吸入泵,吸程小,建议入料液面高于泵的中心高。进出口管道直径一般与泵的进出口径相同或稍大,因此液体浓度大多较高,故泵进口管路不宜过长,以免影响吸料。

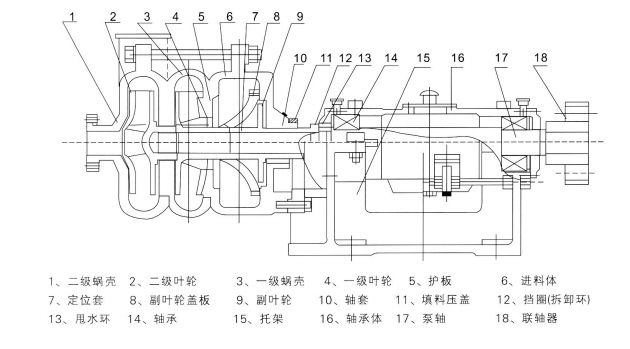

五、结构图

ZJE-Ⅱ系列压滤机专用入料泵

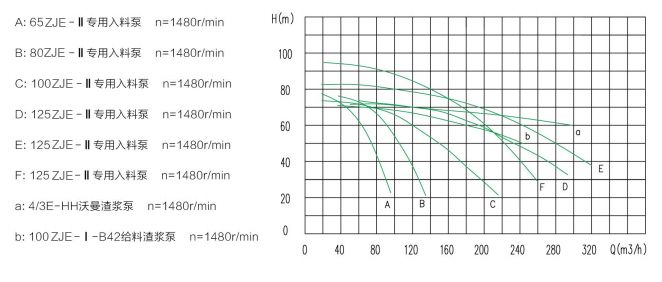

六、功率性能曲线

ZJE-Ⅱ系列压滤机专用入料泵

七、直连传动主要技术参数

项目/型号 转速 r/min 流量 m³/h 扬程 m 最大轴功率 KW 参考电机
型号 功率(KW)
50ZJE-Ⅱ 1480 30
40
50
58
70
76.0
72.2
66.1
56.0
43.5
15 Y180L-4 22
Y200L-4 30
65ZJE-Ⅱ 1480 41.4
55.2
69.0
80.0
100
76.0
72.2
66.1
56.0
43.5
22.3 Y200L-4 30
Y225S-4 37
80ZJE-Ⅱ 1480 60.0
80.0
100
115
135
76.0
72.2
66.1
56.0
43.5
32 Y225S-4 37
Y225M-4 45
100ZJE-Ⅱ 1480 85.0
113
150
169
175
73.3
69.0
62.5
51.2
44.0
49 Y225M-4 45
Y250M-4 55
125ZJE-Ⅱ 1480 105
140
186
245
265
73.5
71.6
68.6
61.9
48.5
62.5 Y250M-4 55
Y280S-4 75
125ZJE-Ⅱ 1480 119
159
211
279
305
80.0
78.0
74.8
67.5
52.9
78.2 Y280S-4 75
Y280M-4 90
125ZJE-Ⅱ 1480 87.0
116
154
203
215
91.8
89.1
85.7
77.3
60.6
64.7 Y280S-4 75
Y280M-4 90

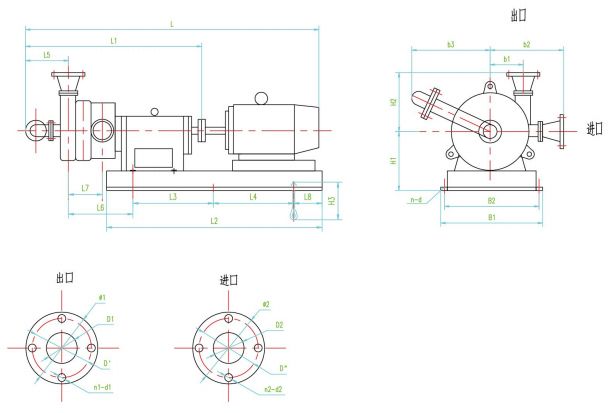

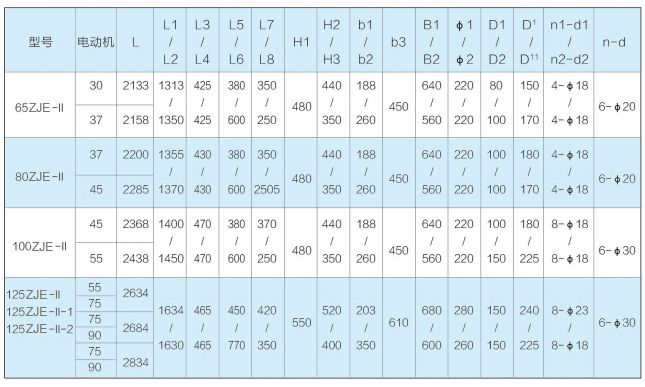

八、安装尺寸图

ZJE-Ⅱ系列压滤机专用入料泵

ZJE-Ⅱ系列压滤机专用入料泵
