产品特点
一、结构形式
TL型采用单壳泵立式结构，可加吸入管来满足各种工况要求;采用挠性联轴器。
二、适用工况
浆液PH值：2.5-13
氯离子浓度：≤60000ppm
重量浓度：≤60%
介质温度：≤120℃
三、性能与材料特点
1.效率高、使用寿命长、运行平稳。
2.过流部件采用全金属低碳不锈钢材料。
3.以铁素体为主的低碳不锈钢，具有优良的耐氯化物应力腐蚀裂纹能力及更高的机械强度。
4.水力摩擦损失小，比同参数的非金属泵效率高3%以上。
5.全金属泵几何尺寸易控制保证，零件表面光洁度高，部件配合间隙小，容积效率高，综合效率比非金属泵高5%以上。
6.过流部件使用寿命长，金属护板承受剪切滑动磨损能力比一般非金属材料强，能经手长期剪切磨损。
7.动态抗磨性为0.008-0.08mm/年，抗拉强度高，在长期磨蚀工况下能保持恒定的性能。
四、轴封形式
1.有水型
双端面机械密封采用双套摩擦副，运行可靠，可以达到滴液不漏的效果。
2.无水型
无水介质自冲洗型机械密封，结构独特，运行可靠性高，节水效果好。

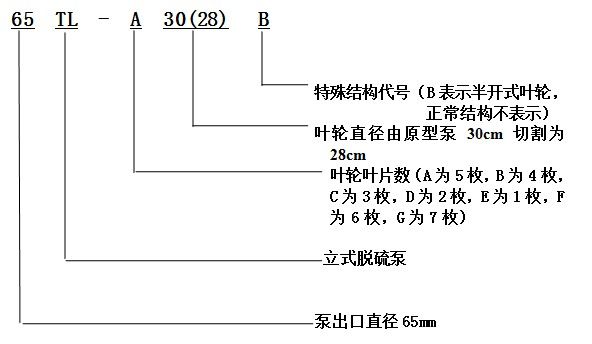

型号意义

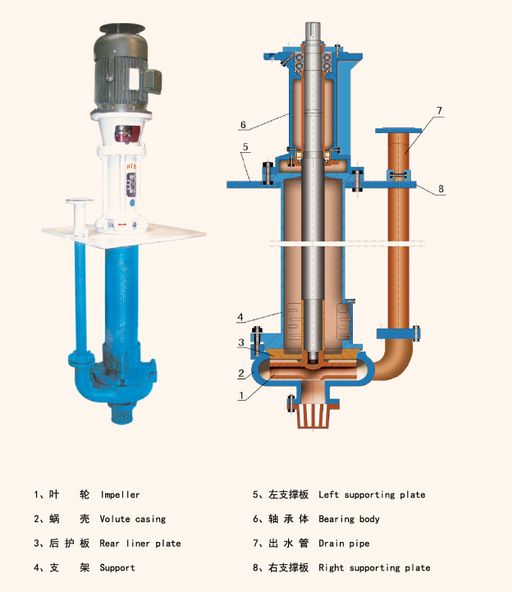

结构设计
TL 系列渣浆泵主要技术参数
Performance Parameter Data of TL Slurry Pump
|
型号 Type |
允许配带 最大功率 Allowable Max. Power of ass. Motor(Kw) |
清水性能 Clear Water Performance |
叶轮直径 Impeller Diameter (mm) |
||||
|
流量 Q Capacity (m3/h) |
扬程 H Head (m) |
转速n Speed (r/min) |
最高 效率 Max.eff. (%) |
气蚀 余量 (NPSH)r (m) |
|||
|
250TL-A50 |
200 |
391.6-1057.4 |
16.2-37.2 |
730-980 |
72.2 |
|
|
|
150TL-B55B |
110 |
129-479 |
10.0-49.3 |
490-980 |
59.8 |
|
|
|
150TL-A35 |
37 |
99-364 |
3.0-17.9 |
490-980 |
69.0 |
|
|
|
100TL-A34 |
45 |
74-293 |
5.5-36.8 |
700-1480 |
65.8 |
|
|
|
100TL-A34J |
45 |
99.8-298.9 |
12.1-35.9 |
980-1480 |
64.0 |
|
|
|
80TL-A45 |
75 |
82-284 |
24.5-80.5 |
700-1480 |
58.3 |
|
|
|
80TL-A36 |
45 |
50-201 |
7.3-45.5 |
700-1480 |
58.2 |
|
|
|
80TL-A36B |
45 |
51-221 |
6.4-44.9 |
700-1480 |
54.1 |
|
|
|
65TL-A30 |
18.5 |
18-98 |
5.9-34.7 |
700-1470 |
53.7 |
|
|
|
65TL-A30B |
22 |
28-106 |
7.1-34.4 |
700-1470 |
60.9 |
|
|
|
65TL-B30J |
15 |
19-84 |
5.8-32.3 |
700-1470 |
49.1 |
|
|
|
50TL-A45 |
55 |
30-117 |
20.3-78.4 |
700-1480 |
39.9 |
|
|
|
50TL-A45B |
55 |
23-107 |
11.4-74.0 |
700-1470 |
39.1 |
|
|
|
50TL-B40 |
30 |
15-65 |
8.6-58.3 |
700-1470 |
34.1 |
|
|
|
50TL-A35 |
22 |
19-86 |
7.3-47.1 |
700-1470 |
48.1 |
|
|
|
50TL-A35B |
22 |
17-73 |
8.0-46.5 |
700-1470 |
45.1 |
|
|
|
50TL-A20 |
4 |
8-38 |
1.4-10.7 |
700-1470 |
38.6 |
|
|
|
50TL-A20J |
30 |
18-70 |
5.6-46.2 |
1440-2950 |
33.8 |
|
|
|
40TL-A35 |
18.5 |
9.4-47.6 |
8.1-48.0 |
700-1470 |
38.7 |
|
|
|
40TL-B25 |
4 |
4.9-22.9 |
4.0-21.5 |
700-1440 |
37.6 |
|
|
|
40TL-B25B |
5.5 |
4.9-24.2 |
3.5-19.1 |
700-1440 |
30.4 |
|
|
|
40TL-A21 |
4 |
4.6-25.9 |
3.3-17.0 |
700-1440 |
44.6 |
|
|
|
40TL-A21B |
4 |
5.8-25.2 |
2.5-14.6 |
700-1440 |
36.6 |
|
|
