产品特点
AH型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类型泵业可以多级串联使用。
AH型泵的泵体具有可更换的耐磨金属内衬，叶轮采用耐磨金属或橡胶材料。
AH型泵的轴封可采用填料密封或付叶轮减压盖密封。泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。

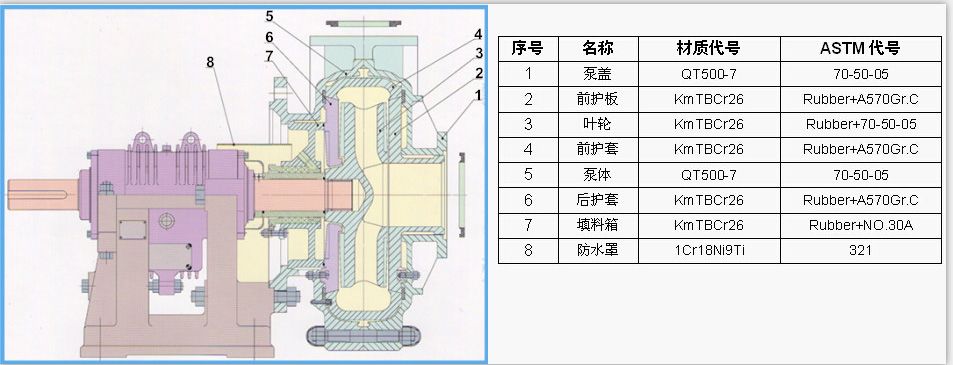

结构设计
AH 系列渣浆泵主要技术参数
Performance Parameter Data of AH Slurry Pump
|
型号 Type |
允许配带 最大功率 Allowable Max. Power of ass. Motor(Kw) |
清水性能 Clear Water Performance |
叶轮直径 Impeller Diameter (mm) |
||||
|
流量 Q Capacity (m3/h) |
扬程 H Head (m) |
转速n Speed (r/min) |
最高 效率 Max.eff. (%) |
气蚀 余量 (NPSH)r (m) |
|||
|
1/1B-AH |
15 |
12.6-28.8 |
6-68 |
1200-3800 |
40 |
2-4 |
152 |
|
2/1B-AH |
15 |
32.4-72 |
6-58 |
1200-3200 |
45 |
3.5-8 |
184 |
|
3/2C-AH |
30 |
39.6-86.4 |
12-64 |
1300-2700 |
55 |
4-6 |
214 |
|
4/3C-AH |
30 |
86.4-198 |
9-52 |
1000-2200 |
71 |
4-6 |
245 |
|
6/4D-AH |
60 |
162-360 |
12-56 |
800-1550 |
65 |
5-8 |
365 |
|
8/6E-AH |
300 |
360-828 |
10-61 |
500-1140 |
72 |
2-9 |
510 |
|
10/8ST-AH |
560 |
612-1368 |
11-61 |
400-850 |
71 |
4-10 |
686 |
|
12/10ST-AH |
560 |
936-1980 |
7-68 |
300-800 |
82 |
6 |
762 |
|
14/12ST-AH |
560 |
1260-2772 |
13-63 |
300-600 |
77 |
3-10 |
965 |
|
16/14TU-AH |
1200 |
1368-3060 |
11-63 |
250-550 |
79 |
4-10 |
1067 |
|
20/18TU-AH |
1200 |
2520-5400 |
13-57 |
200-400 |
85 |
5-10 |
1370 |
