G、GH型砂砾泵

  • 发布者:第一水泵厂
  • 发布时间:2020-07-20
  • 点击数:
G、GH型砂砾泵

产品特点

  G(GH)型砂砾泵是引进技术产品。该泵采用了以卡带连接的单泵壳结构,为单级单吸悬臂卧式离心泵,具有重量轻,气蚀性能好、抗磨蚀性强、过流通道宽畅、安装使用方便等优点,可对大颗粒强磨蚀泥沙连续输送,适用于挖泥船挖泥,疏浚河道。

  该砂砾泵由泵头、密封组件、轴承组件、托架等组成,轴承润滑方式为脂润滑。过流部件叶轮、泵体、前护板、后护板均采用强抗磨合金铸铁或耐磨合金钢,硬度不低于58HRC。

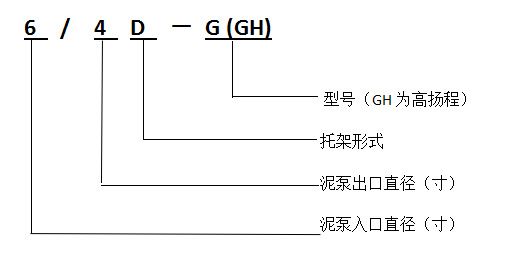

型号意义说明:

G、GH型砂砾泵

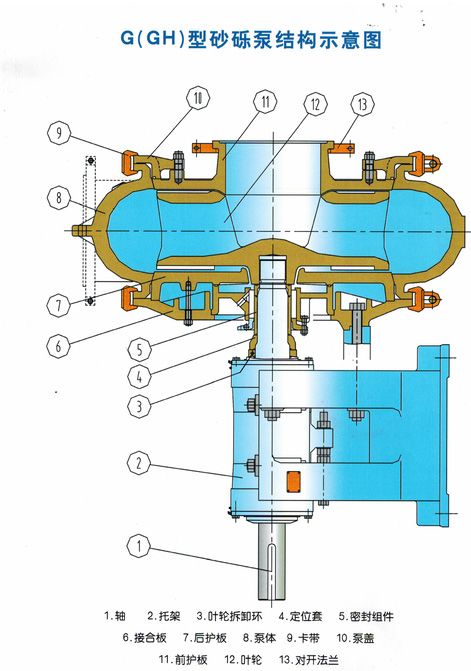

结构示意图

G、GH型砂砾泵

G(GH)型砂砾泵性能参数(仅供初步选型)

型号

Type

流量 Q

Capacity





(m³/h)

扬程 H

Head





(m)

转速n

Speed





(r/min)

效率

Efficiency

(%)

气蚀

余量

NPSHr



(m)

进口直径

Inlet Diameter



(mm)

出口直径

Outlet Diameter



(mm)

最大过流粒径

Max.Diameter of Flowd Partice

(mm)

6/4D-G

36-252

3.5-51

600-1400

30-50

2.5-3.5

150

100

82

8/6E-G

136-576

10-48

800-1400

50-60

3-4.5

200

150

127

10/8S-G

216-980

13-50

500-1000

45-65

3-7.5

250

200

178

10/8F-G

216-980

13-50

500-1000

45-65

3-7.5

250

200

178

12/10F-G

360-1512

11-58

400-850

50-70

2-4.5

300

250

220

12/10G-G

360-1512

11-58

400-850

50-70

2-4.5

300

250

220

14/12G-G

504-3168

6-66

300-700

60-68

2-8

350

300

241

18/16G-G

864-3816

9-48

250-500

60-72

3-6

450

400

254

18/16T-G

864-3816

250-500

60-72

3-6

450

400

254

12/10G-GH

612-2232

28-78

350-700

60-72

2-8

300

250

210

10/8S-GH

396-1296

18-80

500-950

60-72

2-5

250

200

180
